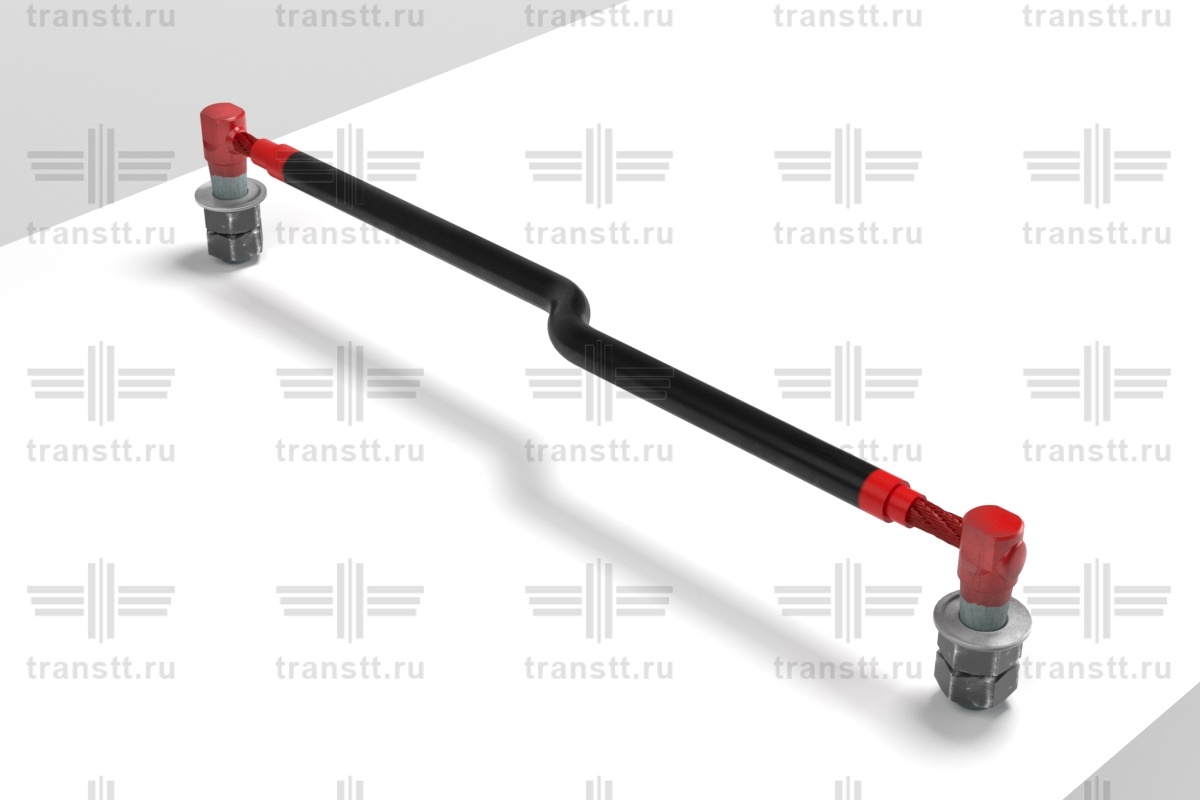

Соединитель стрелочного перевода метрополитена ссп
Техническая документация: ТУ 3185-01-51233384-16 чертеж ТТТМ-01.04.00
Материал проводника: Провод ППСРВМ-120 1500В по ТУ 16.К180-024-2010
Типовые изделия
| Наименование | Чертеж | Шифр/Параметр | Вес | |
|---|---|---|---|---|
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-500 | 1.43 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-600 | 1.58 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-700 | 1.74 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-800 | 1.89 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-900 | 2.04 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-1200 | 2.5 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-1500 | 2.95 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-2000 | 3.71 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-2500 | 4.48 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-3000 | 5.24 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-3500 | 6 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-4000 | 6.76 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-4500 | 7.52 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-5000 | 8.28 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-5500 | 9.04 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-6000 | 9.8 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-6500 | 10.56 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-7000 | 11.32 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-7500 | 12.09 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-8000 | 12.85 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-8500 | 13.61 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-9000 | 14.37 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-9500 | 15.13 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-10000 | 15.89 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-10500 | 16.65 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-11000 | 17.41 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-11500 | 18.17 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-12000 | 18.93 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-12500 | 19.7 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-13000 | 20.46 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-13500 | 21.22 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-14000 | 21.98 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-14500 | 22.74 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-15000 | 23.5 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-15500 | 24.26 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-16000 | 25.02 | |
| Соединитель стрелочного перевода | ТТТМ-01.04.00 | ССП-1х120-16500 | 25.78 | |
Линейный размер соединителей определяется при заказе с шагом 50 мм.
Пример записи обозначений при заказе:
«Соединитель стрелочных переводов ССП-1х120-3500 чертеж ТТТМ-01.04.00»
Здесь буквенным шифром обозначен тип изделия ССП - соединитель стрелочных переводов, далее количество и сечение проводов, и заказная длина изделий.
Описание
Область применения
Соединители дроссель-трансформаторов метрополитена предназначены для пропуска тягового тока в обратной рельсовой сети при электротяге.
Назначение
Соединители стрелочного перевода в разветвленной рельсовой цепи предназначены для пропуска сигнального и тягового токов на путевом ответвлении, служат элементами обратной тяговой сети и обеспечивают непрерывность цепи по канализации обратных тяговых токов, устойчивое обеспечение электроэнергией подвижного электротранспорта и функционирование рельсовых цепей СЦБ и АЛС метрополитена.
Технические характеристики
- климатическое исполнение изделия по ГОСТ 15150-69 УХЛ1;
- допускаемые механические воздействия по классу МС5 ОСТ 32.146-2000;
- допускаемые климатические воздействия по классу К4 ОСТ 32.146-2000;
- степень защиты человека от поражения электрическим током по классу 01 ГОСТ 12.2.007.0-75;
- Гарантийный срок эксплуатации: 3 года со дня изготовления.
