Перемычка к путевым ящикам усиленная

Перемычка к путевым ящикам усиленная
Перемычка к путевым ящикам усиленная
KT-STAL1984

Техническая документация: ТУ 32 ЦШ 527-96/p>

Назначение: Перемычки из стальных канатов при автономной тяге обеспечивают электрическое соеди-нение кабельных муфт и путевых ящиков с рельсами, необходимое для функционирова-ния рельсовых цепей СЦБ и АЛС

Материал проводника: Канат стальной оцинкованный по ГОСТ 3067-88

Типовые изделия

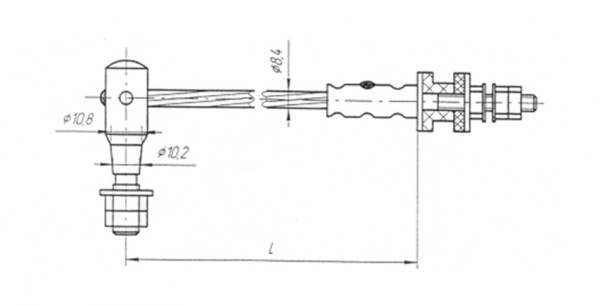

Наименование Чертеж Шифр/Параметр Вес
Перемычка 1000 мм 1984.00.000 канат 8,4 0.43
Перемычка 1620 мм 1984.00.000-01 канат 8,4 0.6
Перемычка 2700 мм 1984.00.000-02 канат 8,4 0.91
Перемычка 3600 мм 1984.00.000-03 канат 8,4 1.18
Перемычка 5600 мм 1984.00.000-04 канат 8,4 1.72

Пример записи обозначения перемычек к путевым ящикам герметизированных при заказе:

«Перемычка к путевым ящикам усиленная 1620 мм, чертеж 1984.00.000-01»

Описание

Область применения

Перемычки из стальных канатов предназначены для соединения кабельных муфт и путевых ящиков с рельсами и соединения рельсовых цепей при автономной тяге.



Назначение

Перемычки из стальных канатов при автономной тяге обеспечивают электрическое соединение кабельных муфт и путевых ящиков с рельсами, необходимое для функционирования рельсовых цепей СЦБ и АЛС;



Материал проводника

Канат стальной оцинкованный по ГОСТ 3067-88



Технические характеристики

-  климатическое исполнение изделия по ГОСТ 15150-69 УХЛ1;

-  допускаемые механические воздействия по классу МС5  ОСТ 32.146-2000;

-  допускаемые климатические воздействия по классу К4 ОСТ 32.146-2000;

-  степень защиты человека от поражения электрическим током по классу 01 ГОСТ 12.2.007.0-75;

- Гарантийный срок эксплуатации: 3 года со дня изготовления.
