Соединитель электротяговый визуально контролируемый
Техническая документация: ТУ 32 ЦШ 2052—97
Материал проводника: Провод биметаллический сталемедный ПБСМД-Эл по ТУ 3510–014–78858250–2014
Изделие включено в Реестр российской промышленной продукции в соответствии с ПП РФ №719 от 17.07.2015. Сведения о номерах реестровых записей изделий и выписки из реестра здесь.
Типовые изделия

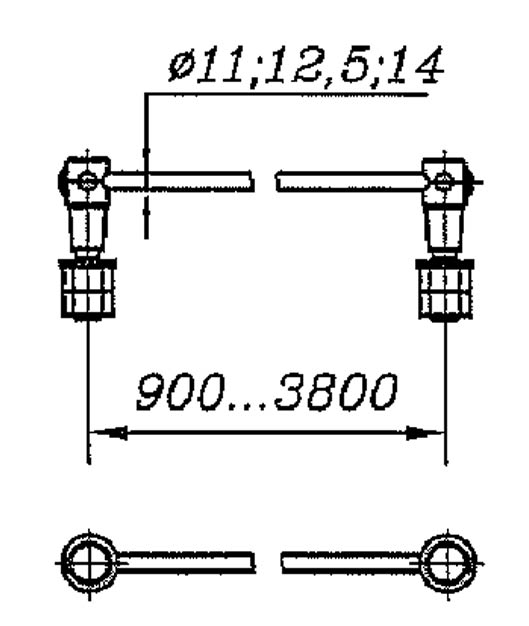

| Наименование | Чертеж | Шифр/Параметр | Вес | |
|---|---|---|---|---|
| Соединитель электротяговый визуально контролируемый | 17360-36--00-00 | СВК-70-900 | 1.46 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-01 | СВК-70-1500 | 1.82 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-02 | СВК-70-2600 | 2.48 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-03 | СВК-70-3300 | 2.9 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-04 | СВК-70-3800 | 3.2 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-05 | СВК-95-900 | 1.58 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-06 | СВК-95-1500 | 2.05 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-07 | СВК-95-2600 | 2.91 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-08 | СВК-95-3300 | 3.46 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-09 | СВК-95-3800 | 3.85 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-10 | СВК-120-900 | 1.74 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-11 | СВК-120-1500 | 2.32 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-12 | СВК-120-2600 | 3.39 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-13 | СВК-120-3300 | 4.07 | |
| Соединитель электротяговый визуально контролируемый | 17360-36--00-14 | СВК-120-3800 | 4.55 | |
Примечание:
Допускается изготавливать соединители необходимой длины, кратной семи.
Пример записи обозначения изделия при заказе:
«Соединитель электротяговый сталемедный СВК-70-900, черт. 17360-36-00»
Здесь буквенным шифром обозначен тип изделия (СВК - Соединитель электротяговый сталемедный), далее в шифре сечение сталемедного провода и типовая длина.
Описание
Область применения
Соединители электротяговые на участках железных дорог с электротягой обеспечивают электрическое соединение рельсов и отдельных частей изолированных стрелочных переводов
Назначение
Соединители электротяговые служат элементами обратной тяговой сети и обеспечивают непрерывность цепи по канализации обратных тяговых токов, устойчивое обеспечение электроэнергией подвижного электротранспорта и функционирование рельсовых цепей СЦБ и АЛС;
Технические характеристики
- климатическое исполнение изделия по ГОСТ 15150-69 УХЛ1;
- допускаемые механические воздействия по классу МС5 ОСТ 32.146-2000;
- допускаемые климатические воздействия по классу К4 ОСТ 32.146-2000;
- степень защиты человека от поражения электрическим током по классу 01 ГОСТ 12.2.007.0-75;
- Гарантийный срок эксплуатации: 3 года со дня изготовления.
