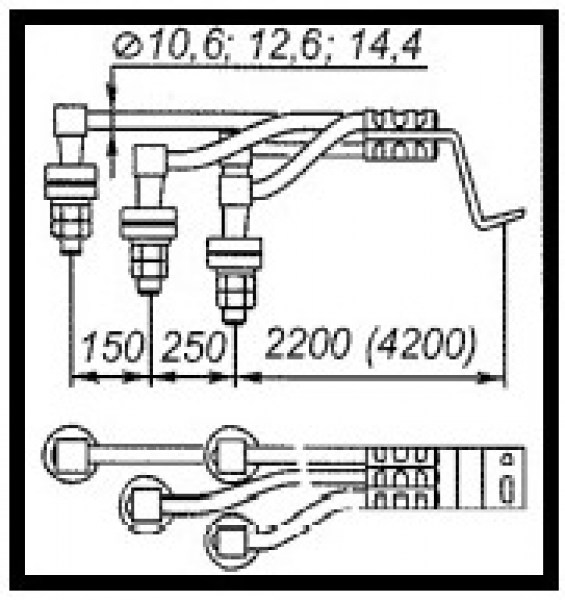

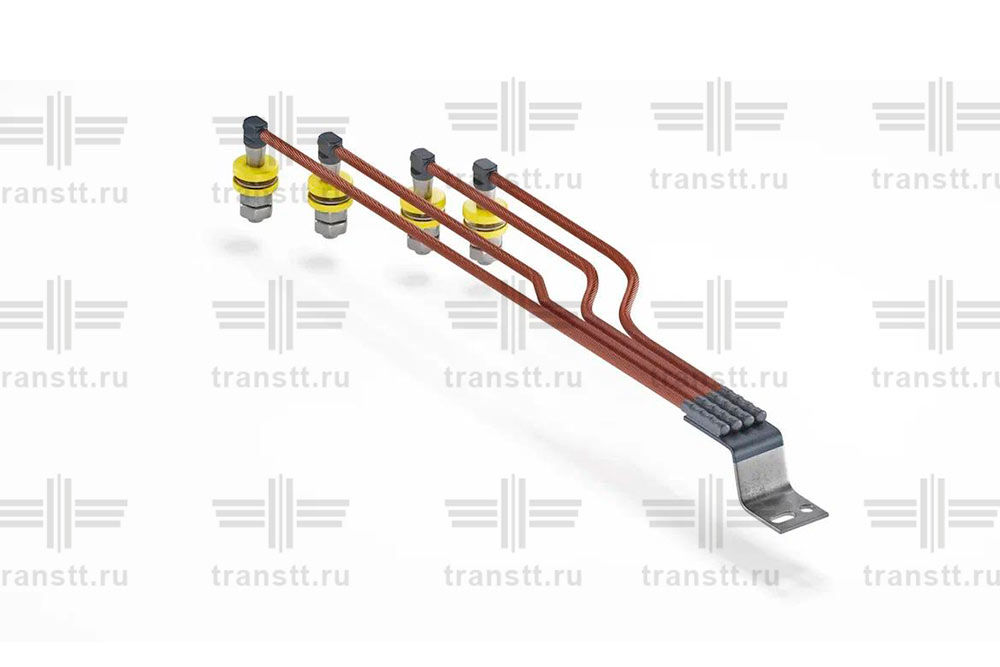

Перемычка дроссельная визуально контролируемая
Техническая документация: ТУ 32 ЦШ 2052—97
Материал проводника: Провод биметаллический сталемедный ПБСМД-Эл по ТУ 3510–014–78858250–2014
Изделие включено в Реестр российской промышленной продукции в соответствии с ПП РФ №719 от 17.07.2015. Сведения о номерах реестровых записей изделий и выписки из реестра здесь.
Типовые изделия
| Наименование | Чертеж | Шифр/Параметр | Вес | |
|---|---|---|---|---|
| Перемычка дроссельная визуально контролируемая | 17360-34-00-00 | ДВК-70х4-2200 | 9.48 | |
| Перемычка дроссельная визуально контролируемая | 17360-34-00-01 | ДВК-70х4-4200 | 14.28 | |
| Перемычка дроссельная визуально контролируемая | 17360-34-00-02 | ДВК-95х4-2200 | 11.08 | |
| Перемычка дроссельная визуально контролируемая | 17360-34-00-03 | ДВК-95х4-4200 | 17.32 | |
| Перемычка дроссельная визуально контролируемая | 17360-34-00-34 | ДВК-120х4-2200 | 12.9 | |
| Перемычка дроссельная визуально контролируемая | 17360-34-00-05 | ДВК-120х4-4200 | 20.66 | |
Примечание:
Допускается изготавливать перемычки необходимой длины, кратной семи.
Пример записи обозначения изделия при заказе:
«Перемычка дроссельная ДВК-70х4-2200, черт. 17360-34-00»
Здесь буквенным шифром обозначен тип изделия (ДВК - Перемычка дроссельная визуально контролируемая), далее в шифре сечение и количество сталемедных проводов и типовая длина.
Описание
Область применения
Перемычки дроссельные из сталемедных многопроволочных проводов предназначены для пропуска тягового тока в обратной рельсовой сети при электротяге постоянного и переменного тока.
Назначение
Перемычки при электротяге служат элементами обратной тяговой сети и обеспечивают непрерывность цепи по канализации обратных тяговых токов, устойчивое обеспечение электроэнергией подвижного электротранспорта и функционирование рельсовых цепей СЦБ и АЛС;
Технические характеристики
- климатическое исполнение изделия по ГОСТ 15150-69 УХЛ1;
- допускаемые механические воздействия по классу МС5 ОСТ 32.146-2000;
- допускаемые климатические воздействия по классу К4 ОСТ 32.146-2000;
- степень защиты человека от поражения электрическим током по классу 01 ГОСТ 12.2.007.0-75;
- Гарантийный срок эксплуатации: 3 года со дня изготовления.
